产品简介

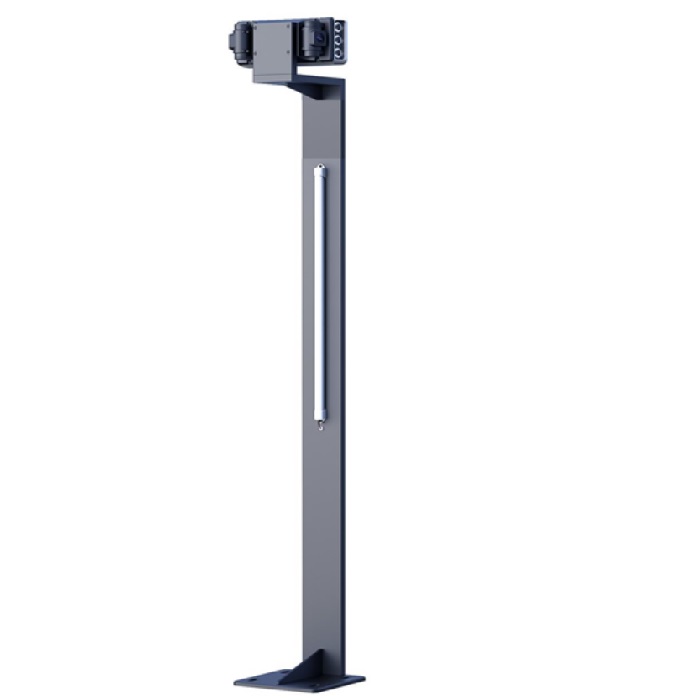

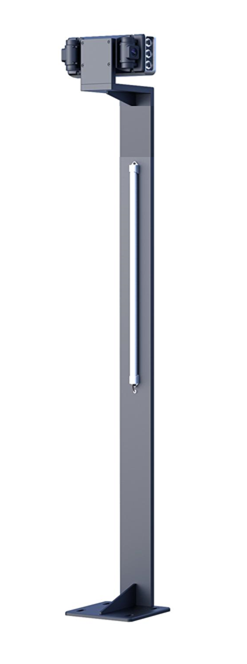

NVC210E-V2高速治超 图片视频采集器

2019年交通运输部办公厅发布了«高速公路称重检测业务规范和技术要求»,其中规定必须采集车头照片,车尾照片,车侧面照片的三张照片和不少于5秒的过车视频作为证据,NVC210E-V2是为了满足此需要而开发的产品(下面简称为V2),主要用于入口治超的车辆过秤过程的视频和图片的采集。


*产品详细技术细节及使用场景,请咨询各区域销售经理


产品特点
产品参数
产品尺寸
相关下载



处理流程



1)车辆继续向前走,当车头到达【称重设备】的车辆分离器时,治超系统发开始信号给V2设备,启动【侧面摄像头】的录像。

2)车辆继续向前走,当车尾离开【称重设备】的车辆分离器时,治超系统发结束信号给V2设备。

3)若从收到【开始信号】到收到【结束信号】之间,【称重设备】上一直都有车(根据【称重设备】给的称上是否有车的信号进行判定),则扔掉这个【称重信号】,否则转到5)。

4)V2设备收到【称重设备】给的结束信号,结束【侧面摄像头】的录像,并生成侧面组图;同时控制【车尾摄像头】抓拍一张尾部照片。

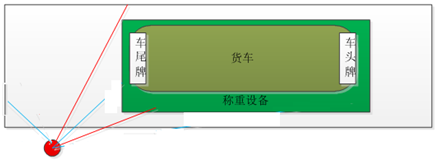

(大秤)示意图车尾抓拍/侧面抓拍/结束录像



    5)V2设备将所有的结果数据(图片和视频)发送给【治超系统】。

    6)如果称重设备为轴重秤,则过程类似,示意图如下:

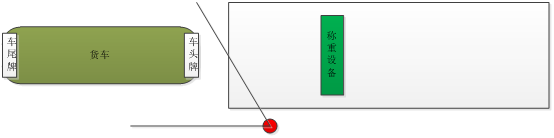

(轴重秤)示意图车头抓拍/开始录像

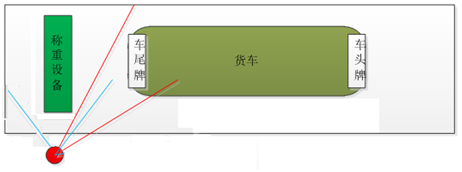

(轴重秤)示意图车尾抓拍/侧面抓拍/结束录像
