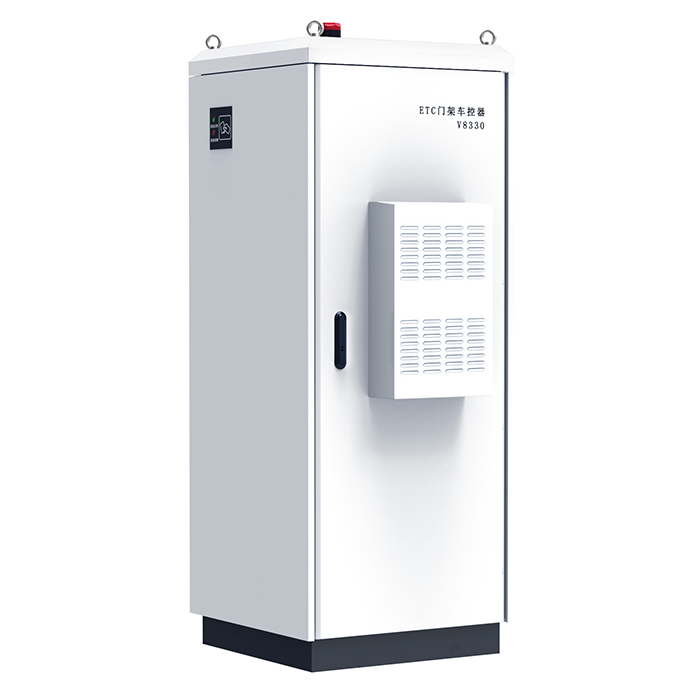

V8330系列ETC一体化智能控制柜应用于高速公路ETC门架系统,产品符合交通部《取消高速公路省界收费站总体技术方案》和《取消高速公路省界收费站 ETC门架系统技术要求》中对户外综合机柜的要求。
V8330系列为室外一体化智能控制柜,其中V8330-120可部署于门架上,V8330-160/180/220在ETC门架侧部署。
一 、可靠
1、多重防盗手段
1.1.柜门防盗
外部无裸露可拆部件,防盗防破坏,具体设计如下:
(1)三点锁
(2)柜门嵌入式设计
(3)铰链内装
1.2.柜体防盗
(1)外表面无裸露可拆件,难撬
(2)内置陀螺仪,机箱异常移动报警
1.3.全景视频侦测防盗预警
(1)柜体机帽内置视频监控系统,实现全景360度无死角视频;
(2)开锁触发视频抓拍。
1.4机柜电子锁
(1)上站精准授权:网管、手机APP、身份识别卡、钥匙(紧急情况使用)
(2)机电互锁功能(当电子锁有效时,机械钥匙不能开锁)
(3)防特斯拉线圈设计
1.5 四层隔热机箱
内箱、外箱内层、隔热层、外箱外层共4层隔热。
2、防雷防护设计
机柜所有对外的连接线缆,包括但不限于总电源输入,车牌识别相机供电,车牌识别相机网络通信,RSU天线供电,RSU天线通信,与站级服务器、路段中心等主备通信链路配置防雷措施。
3、通信
符合《联网收费系统省域系统并网接入网络安全基本要求》
二 、高度智能

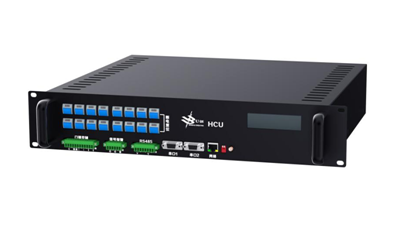

1、内置HCU机箱控制机,综合管控设备

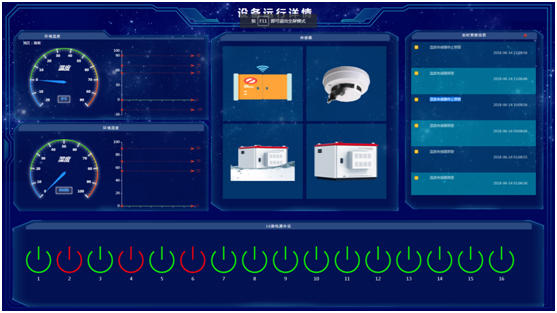

配置16路电源接口,4路l/0口,2路RS232串口,1路RS485⽹口,实现对机柜电源及动环的有效监控,具备北斗授时⽆无线单元;同时,内置4G、蓝牙、wifi等多种接入方式,方便手机、电脑等实时查看设备状态。
2、内置多种环境检测模块,智能感知环境
内置温湿度传感器,水浸传感器,烟雾检测变送器,移动检测陀螺仪等
3、各支路独立控制

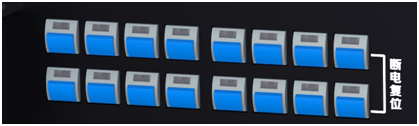

内置16路路独⽴立可控配电单元,受HCU控制实现单独支路通断电并支持应急预案自定义。
三、方便易用

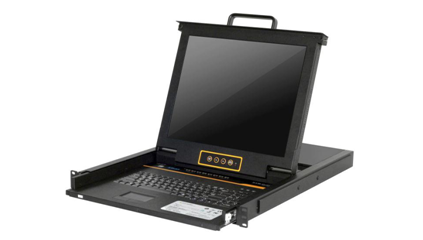

1、内置KVM
内置KVM单元,如需现场紧急控制,可快捷切换,手动控制系统。
2、快速部署
设备采用综合布线方式,同时内置RSU控制器接续后板,和光口接续盒,内外线分离,大大加快部署速度。
3、内箱独立模组设计
内箱将标准19寸机架集成为独立安装单元,现场安装、调试方便快捷。
其他产品特性
具备19英寸机架安装条件。
机柜基板厚度:≥2mm,坚固平整,耐酸碱耐腐蚀。可内附隔热保温材料。
防护等级:IP55。机柜外侧可直接冲水清洗。
安装位置:门架平台或路侧。
工作环境温度:-40℃~+55℃。
工作相对湿度:<98%。
具备户外空调,支持柜内温度自动调整。柜内温度应根据各地区环境温度进行设定。
具备烟雾、水浸、温湿度和门磁等动力环境监控,监测控制模块支持TCP/UDP/SNMP协议;
具备防雷击和防浪涌冲击能力;
防盗和防破坏:机柜的外壳门应安装防盗锁,固定机柜的装置必须在打开机柜门后才能安装和拆卸,柜体无裸露可拆卸部件,保障柜体难以从外部撬开;
具备远程门禁控制功能,支持权限管理、用户管理,支持站点开锁日志记录, 支持电子门锁状态监控、设备状态监测、门开告警等,及时发现设备的丢失、损坏等异常状态。
机柜内应设置照明,操作区域的照度能满足设备安装、维护和维修要求。
机柜宜具备移动发电机电源接口,发电机和市电能自/手动切换。
火灾报警:具有电气火灾报警功能。
机柜具备满足输出回路需求(N+2)的接线端子,并可实现超出 6 倍额电流时自动保护。
记录功能:记录每小时、每天、每月用电量、用电故障或检测记录、能耗检测、电流电压负载波动记录、用电报警记录、具备供电分析功能。
浪涌保护:能防御 8/20us 波形雷电流,标称放电电流 20kA,最大放电电流 40kA。
漏电保护:接地系统需具有手/自动漏电自检功能,自检或断电后能自动送电, 在≤30mA 漏电流时 0.1s 内能自动保护。
柜内温度:0℃~+40℃
后备电源(选配):额定容量和后备时间可根据用户需求进行配置,建议5kVA,4小时后备时间
—电源采用1+1UPS不间断电源并机冗余运行,无切换时延;
—后备电源供电时间在正常供电断开后主要为 RSU、车道控制器、通信设备等关键设备提供不间断电源。后备电源配置容量需满足 RSU、车道控制器、通信设备等关键设备的总功率需求。
—具有对单体电池实时监测、均充、养护、远程维护功能,满足后备时间要求,能实时监测电池备用时间。
—整机效率大于94%。
—电压输入范围180V AC~240VAC。
—充电电流范围可调整。
—市电和电池供电转换零中断。
—具有冷启动功能。无市电状态下可直接用电池组启动UPS。
—抗高、低温设计,机柜采用遮阳、隔热、温度补偿等措施,维持机柜内部温度,保证主机、蓄电池的正常工作,最大可适应在-30℃~50℃环境下正常运行,具备防盗/三防/防嗮功能。
—具有防雷击等电涌保护,系统配有不低于1.2KV/10KA可插拔防雷器,有效防止雷击损坏设备。
—实现无人值守功能,电池放电保护后,市电恢复且正常时,UPS自动启动并向负载供电。
—系统配置RS232和干接点通信接口。RS232接口通过终端服务器连接至分中心的数据处理工作站。
—含远程监控应用软件,安装在分中心数据处理工作站上,可实现对UPS不间断电源的远程监控。
—输出电压:220V±5%,50±1Hz,隔离变压器输出。
